旋轉平臺光纖激光切割機
風管激光數控機床（又名通風管道行業異形件風管全自動上下料激光切割機,風管激光下料機,旋轉平臺光纖激光切割機,滾動平臺激光切割機,風管卷料自動上下送料激光切割機,不銹鋼風管激光切割機,鍍鋅板風管開料機）標配有效切割范圍：3000mm*1500mm，可選：4000mm*1500mm、4000mm*2000mm、6000mm*1500mm、6000mm*2000mm適合切割碳鋼12mm、不銹鋼5mm以下板材，采用武漢銳科激光公司光纖激光器，主要用于碳鋼板、不銹鋼板、鋁合金、鍍鋅板卷料等金屬材料的切割和通風管道加工設備風管激光下料切割機型。

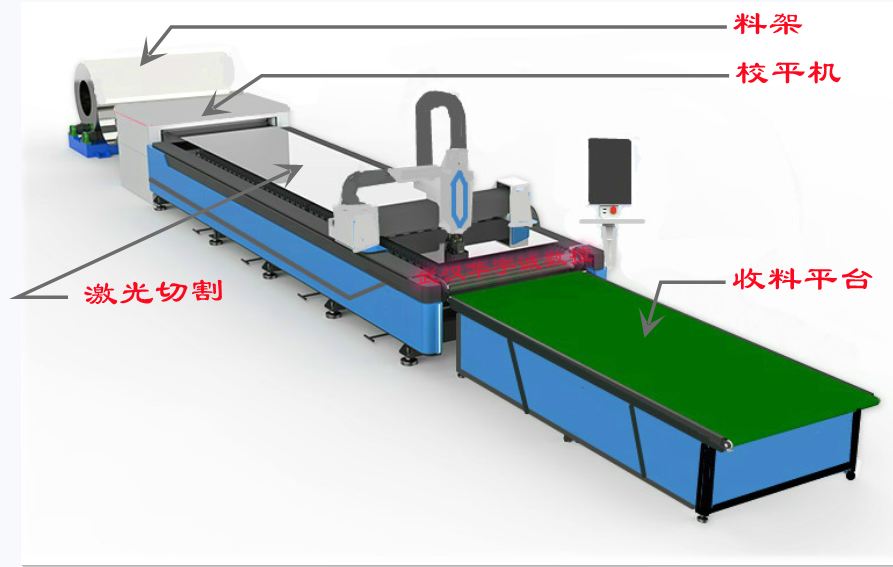

全自動上料風管激光切割機機床：包括卷料料架，校平裝置，激光機床床體、接料平臺，自動刀條旋轉組件；工作原理：首次入料卷料通過校平機校平后進入激光切割平臺進行切割，切割完成后校平機自動送料，旋轉平臺自動把切割完成的配件輸送到接料平臺，校平機送料完成后系統運行切割第二張排版圖料件，同時可進行切好料件的編號收集工作，以此往復工作大大提高整體加工速度及效率。
全自動上料風管激光切割機特點：
1 .本設備自帶卷材上料、校平、壓筋、切斷功能，不用另外配置二線，節省單獨剪平板、人工上料工序，并自動按排版圖所需長度送料（無需單獨輸入用料長度），省工省料。
2.風管自動上下料送料切割控制程序是基于windows 系統開發，與CNC控制系統可實現全面對接的激光切割專業數控軟件，采用專業的PC工控機操作，圖形化界面，方便操作，界面友好，易于學習，操作便捷，數控CNC程序易于編輯，可讀性強。支持CAM-Duct風管軟件、AutoCAD、CorelDraw等專業制圖軟件。
3.激光自動上料數控激光控制軟件，專為風管自動切割定制。傳統激光切割需要選中單個切割代碼切割，切割結束后需 再選才能進行切割。我方軟件可實現切割代碼按順序自動跳出，確認后自動上料并切割，切割結束后自動跳出下個切割代碼。
4.專門為數控切割機開發，在計算機上使用的畫圖編程套料軟件。主要功能包括CAD畫圖、新版CAM-DUCT風管分解軟件，DXF/DWG優化處理、交互式套料、自動編程，以及切割模擬校驗和成本計算。
5.套料軟件是數控切割機實現“全時切割、高效切割和高套料率切割的核心技術，是有效節省鋼材，提高切割效率的根本保證。
6. 割臺采用多軸旋轉圓盤設計，上料時減少板材和割臺的摩擦，從而減少劃傷。
整套光纖激光切割機系統主要配置
序號 | 名稱 | 制造商 | 數量 | 備注 |
激光器系統 | ||||
1 | 激光器 | 武漢銳科 | 1套 | 中功率連續光纖激光器 |
切割頭系統 | ||||
2 | 激光切割頭 | 瑞士嘉強 | 1套 | QBH接口(可選)自動調焦 |
機床主機系統 | ||||
3 | X/Y/Z軸導軌 | 上銀 | 3套 | 臺灣 |
4 | X/Y軸齒條 | TSI | 1套 | 斜齒 |
5 | Z軸絲桿 | TBI | 1根 | 臺灣 |
6 | X軸伺服電機及驅動器 | 日本松下 | 1套 | 日本 |
7 | Y軸伺服電機及驅動器 | 日本松下 | 2套 | 雙驅 |
8 | Z軸伺服電機及驅動器 | 日本松下 | 1套 | 日本 |
9 | 減速機 | 日本新寶 | 3套 | X軸一套 Y軸二套 |
控制系統 | ||||
10 | 切割軟件 | 華宇誠 | 1套 | 武漢 |
11 | 電腦 | 國產 | 1套 | 四核 |
12 | 開關電源 | 明緯 | 1套 | 臺灣 |
13 | 交流接觸器 | 施耐德 | 3套 | 法國 |
輔助系統 | ||||
14 | 自動切料輸出系統 | 自產 | 1套 | 采用直流電機控制，自動輸出切割后的材料 |
15 | 冷水機組 | 武漢漢立 | 1套 | 激光專用 |
